Prefab VM - Vattenmätarkonsol och tappvattenfördelare i skåp

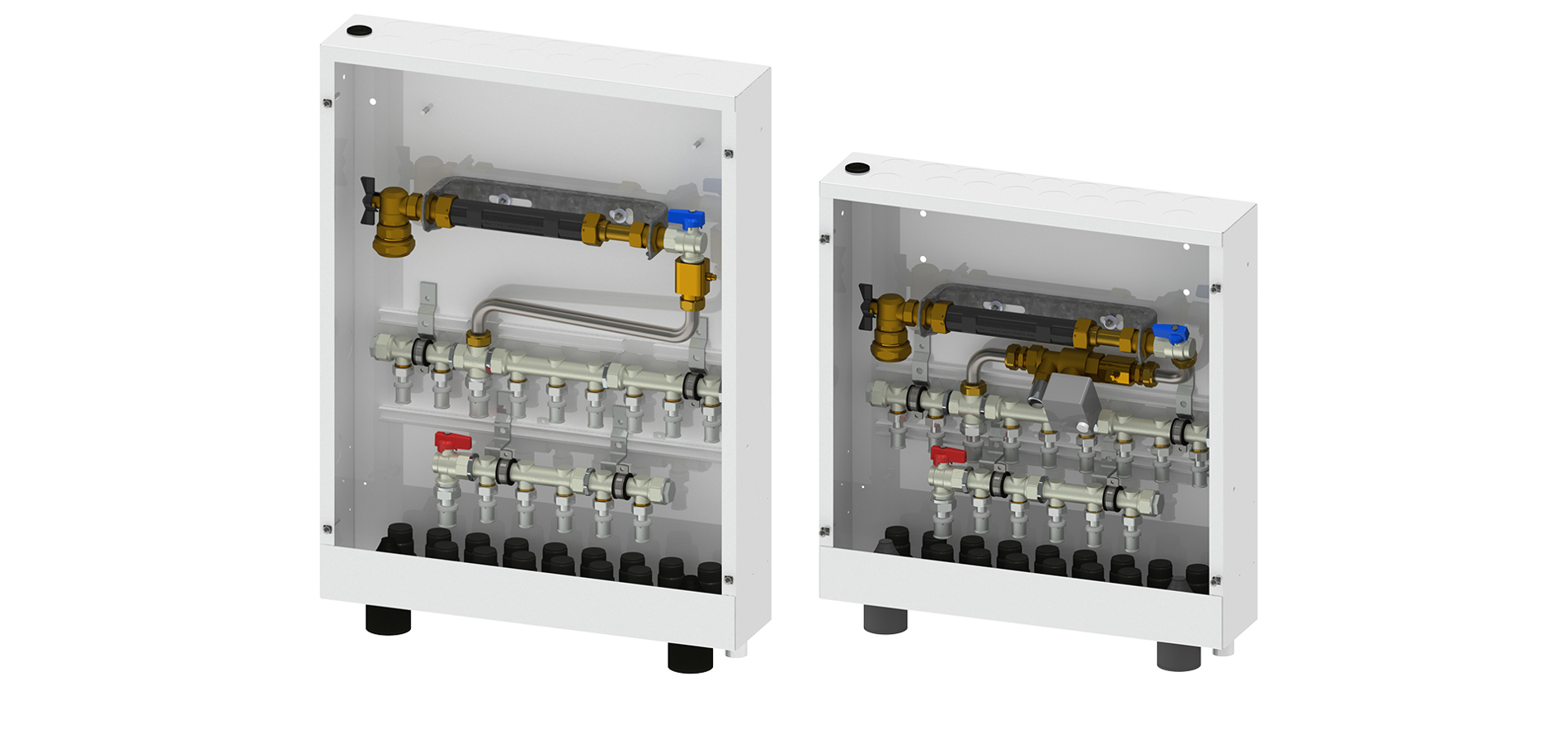

Vattenmätarkonsol med eller utan tappvattenfördelare i 550 eller 710 mm högt skåp. Kan beställas med eller utan vattenfelsbrytare. Anpassat för villa och radhus.

Prefab VM - vattenmätarkonsol och tappvattenfördelare i skåp

Produktens egenskaper


Produkten levereras färdigmonterad i skåp med 16 mm presskopplingar för tappvatten samt PEM 32 mm för inkommande vatten och 20mm presskoppling till och från värmare. Samtliga kopplingar kan enkelt anpassas efter behov.

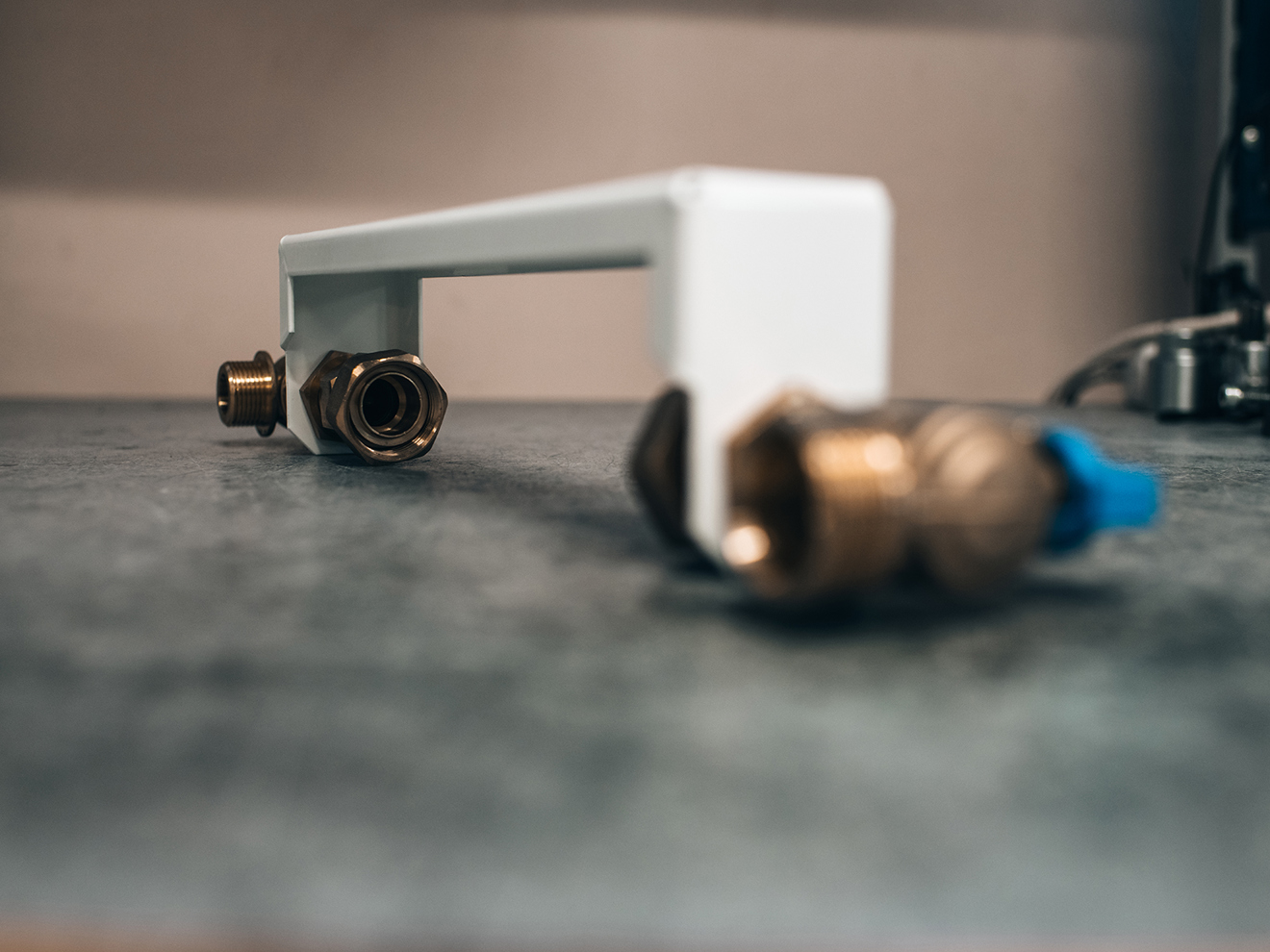

Vattenmätarkonsolerna har sedan 2025 fått en ny egenutvecklad konstruktion. Det innebär att anslutningarna nu har samma patenterade snabbtätning som våra tappvattenfördelare och kan monteras helt utan lin och lim.

Dessutom kan vi erbjuda både press- och klämringskopplingar mot PEM-slangen för inkommande vatten. Vi rekommenderar presskoppling mot PEM 32 då det är både billigare och enklare att installera. Men det finns förstås även klämringskoppling mot både 25 och 32 mm PEM.



Kulventilen är nu bestyckad med 1” konisk anslutning och 32 mm presskoppling kan därmed anslutas direkt. Klämringskopplingarna ansluts med planadapter och planpackning.

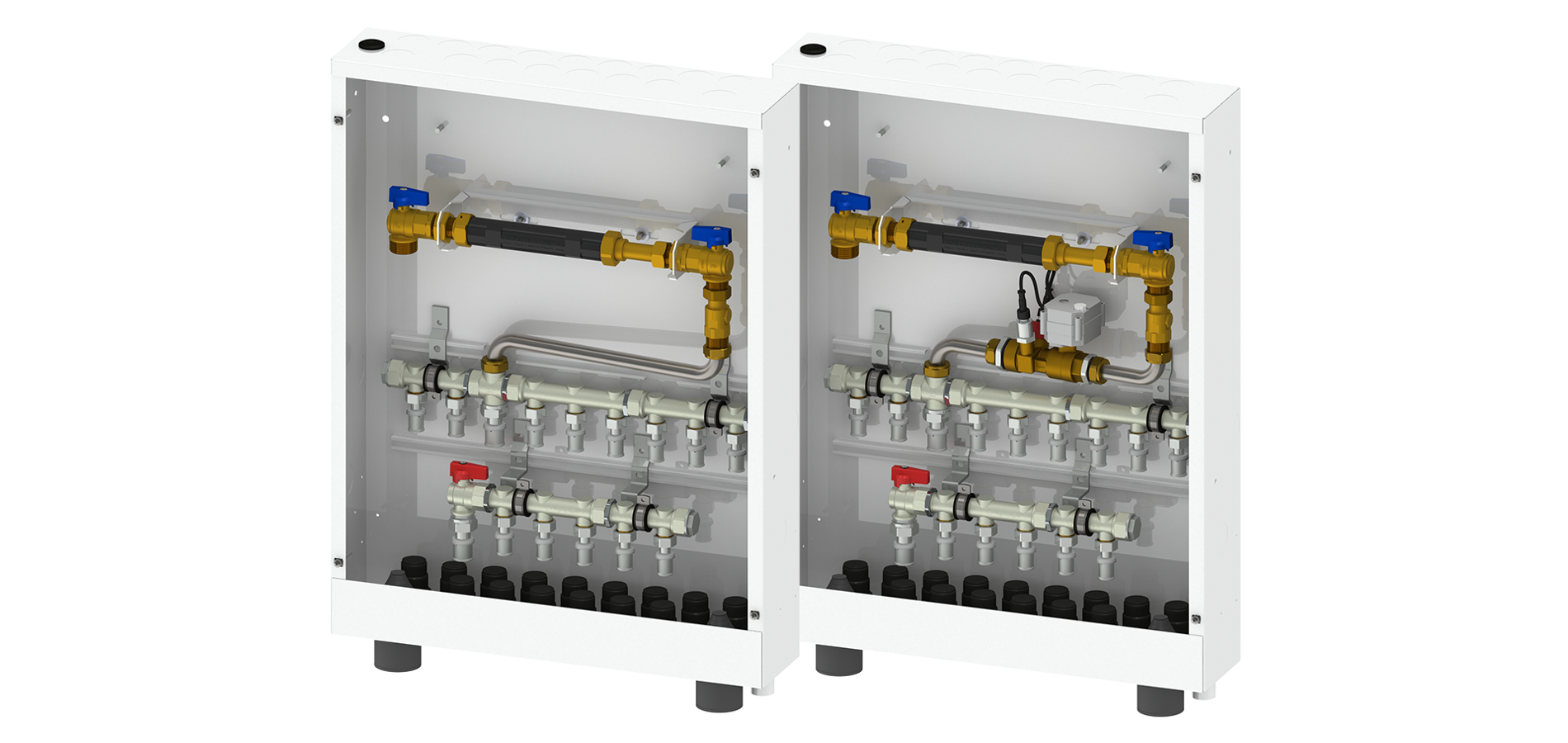

Vi erbjuder tre olika varianter av vattenmätarskåp:
• Fördelarskåp med vattenmätarkonsol, fördelare och vattenfelsbrytare
• Fördelarskåp med vattenmätarkonsol och fördelare
• Fördelarskåp med vattenmätarkonsol



INGÅENDE KOMPONENTER

  • Fördelarskåp
  • Vattenmätarkonsol, bygglängd 190-220 mm, G25
  • Avstängningsventiler
  • Backventil
  • Anslutningskopplingar 16mm
  • Anslutningskopplingar 20 mm mot värmare (beställs separat till lågt VM skåp 550 mm utan vattenfelsbrytare)
  • Tappvattenfördelare och konsoler
  • Rörgenomföringar
  • Skyddspåse



Vid behov kan Prefab anpassas. Kontakta ditt Thermotech Center  för att förändra grundstrukturen.

Vi gillar att skåpet:

  • Har färdigmonterad vattenmätarkonsol och fördelare
  • Ryms i vägg med 120 mm regel
  • Har enkel anslutning mot inkommande vatten med PEM 32
  • Har enkel anslutning till och från värmare, 20 mm
  • Har avstängningsventil på vardera sida om vattenmätaren
  • Medger flexibelt val av kopplingar
  • Har backventil som ingår
  • Ger möjlighet till vattenfelsbrytare

Mått på skåp

För 8KV + 5VV
Bredd: 540 mm
Höjd: 550 eller 710 mm
Djup: 120 mm

För 11KV + 8VV
Bredd: 690 mm
Höjd: 710 mm
Djup: 120 mm

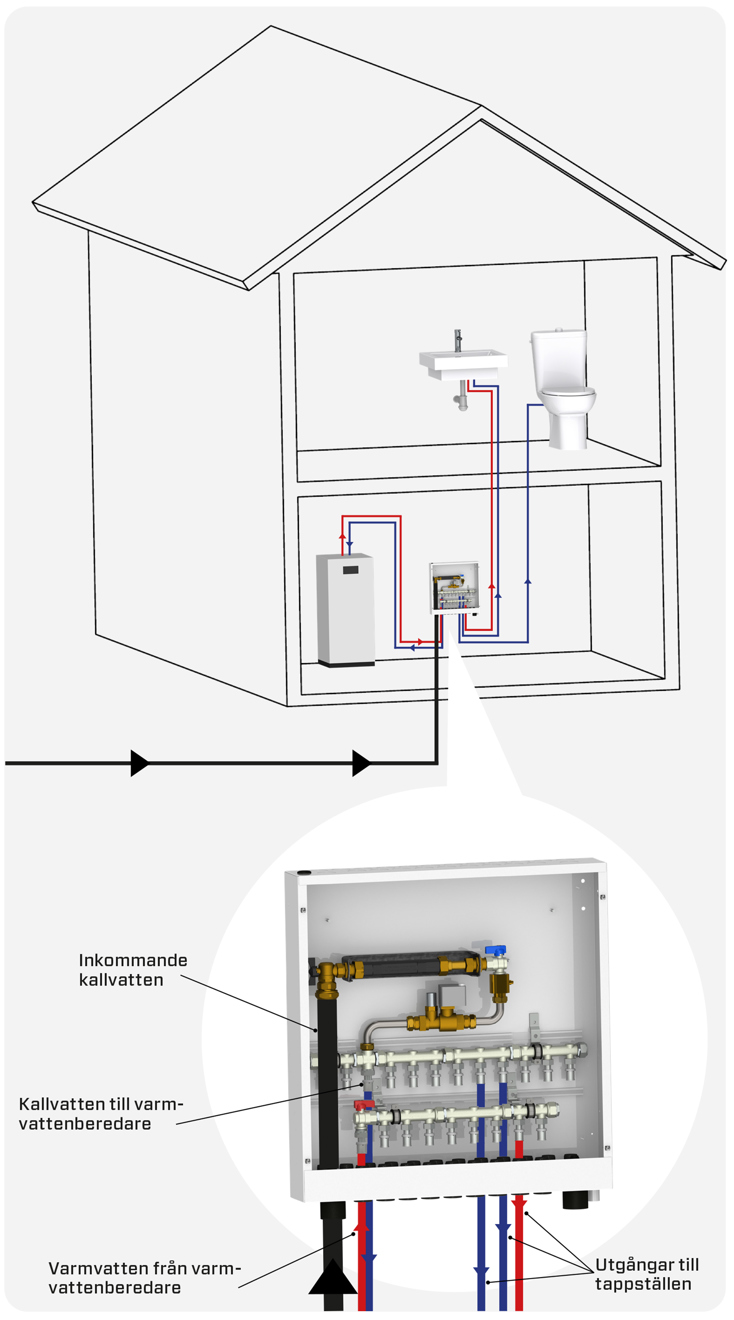

Applikationsexempel: 2-planshus


Vattenmätarskåp används typiskt i villa, flerbostadshus och lägenheter där inkommande vattenmätare ska installeras. Vattenmätarskåpen rymmer förutom vattenmätarkonsol även kallvattenfördelare med upp till 11 utgångar samt varmvattenfördelare med upp till 8 utgångar.


Thermotech erbjuder en komplett prefabricerad lösning för bostäder som kräver denna lösning.

  • Vattenmätarkonsol med kulventiler på vardera sida om konsolen.
  • Alla fogar i ett och samma vattentäta skåp.
  • Flexibelt val av kopplingar.
  • Kan enkelt beställas med vattenfelsbrytare.


Vid installation ansluts inkommande vatten direkt i skåpet mot förmonterad PEM-koppling. Koppla sedan utgående kallvattenslinga mot värmekällan, det uppvärmda vattnet kopplas därefter mot varmvattenfördelaren i skåpet. Fördela slutligen kallt och varmt vatten till bostadens tappställen.
