Fördelarskåp för våtrum

MultiSystem våtzonsskåp (grundmodell)

Thermotechs skåp med tillhörande våtzonsram är avsett för montering i rum med tätskikt och produkterna är anpassade för montage i väggar med minsta regeltjocklek på 95 mm. Detta uppnås genom en förskjuten hålbild varvid skåpet monteras infällt i våutrymmets skivkonstruktion. Skåpet placeras med framsidan strax innanför färdig skivvägg och innan installation av tätskikt monteras den tillhörande våtzonsramen.

Våtzonsramen monteras i liv med omgivande gipsskivor och när installation av tätskikt görs fås ingen nivåändring på färdigt tätskikt vid skåpet vilket underlättar plattsättning. Både skåpet och dess tillhörande ram kan justeras för att hamna i rätt nivå.

Skåpet kan utrustas på många olika sätt och kan exempelvis användas som skåp för separat kall- och varmvatten. Det kan också beställas prefabricerat i flera olika lösningar med tappvattenfördelare samt mätning, isolering och anpassning för genomgående stammar. Prefab kan alltid anpassas, kontakta då ditt Thermotech Center för hjälp.

Applikationsexempel: 2-planshus

Våtzonsskåpen kan bestyckas på många olika sätt och separata skåp för kallt och varmt vatten är en vanlig lösning. Den används oftast i flervåningshus där VVC går genom skåpet och man inte vill riskera att kallvattnet värms upp över tillåten temperatur.

Dessa separata skåp kan antingen monteras helt fristående eller dikt an mot varandra sida vid sida. Då skåpen i sig har en omslutande ram för applicering av lim och tätskikt mot rummets tätskiktssystem så är tillhörande ram och lucka mindre än själva skåpet.

Här är ett exempel där två skåp, ett med kallvatten- och ett med varmvattenfördelare, har monterats samman sida vid sida.

På skåpens våtzonsramar, med dess pålimmade flänsar, appliceras sedan lim och tätskikt och slutligen ytskikt.

Färdig lösning där skåp är monterade mot varandra sida vid sida.

Ladda ner:
Produktblad
Monteringsanvisning

Prefab MultiSystem våtzonsskåp Basic

Samma skåp som ovan för montering i vägg med tätskikt. Prefabricerat med förmonterade tappvattenfördelare med kulventiler samt presskopplingar för 16 mm rör. Anslutningarna för matarled­ningar är placerade till vänster i skåpet.

Ingående komponenter

• Fördelarskåp
• Kulventiler med G20 Eurocone anslutning
• Tappvattenfördelare och konsoler
• 16 mm presskopplingar
• Läckageindikering
• Rörgenomföringar
• Täckskivor av genom­skinlig plast
• Skyddspåse

Våtzonsram inkl. front beställs separat. Flexibelt val av kopplingar för matarledning, upp till 32 mm.

Ladda ner: Produktblad

Prefab MultiSystem Flow Våtzon (med vattenmätare)

Samma skåp som ovan för montering i vägg med tätskikt. Prefabricerat med förmonterade tappvattenfördelare och anpassat för genomgående kall- eller varmvattenstam med plats för vattenmätare (passbit). Rymmer upp till 10 kallvatten- eller 10 varmvattenanslutningar.

Ingående komponenter

• Fördelarskåp
• Kulventil
• Passbit för kall- eller varmvattenmätare, 110 mm (G20 plan)
• Tappvattenfördelare och konsoler
• 16 mm presskopplingar
• Rörgenomföringar
• Skyddspåse
• Läckageindikering
• Genomföring för VVC medföljer VV skåp

Våtzonsram inkl. front beställs separat. Flexibelt val av kopplingar för stamledning, upp till 32 mm.

Ladda ner: Produktblad

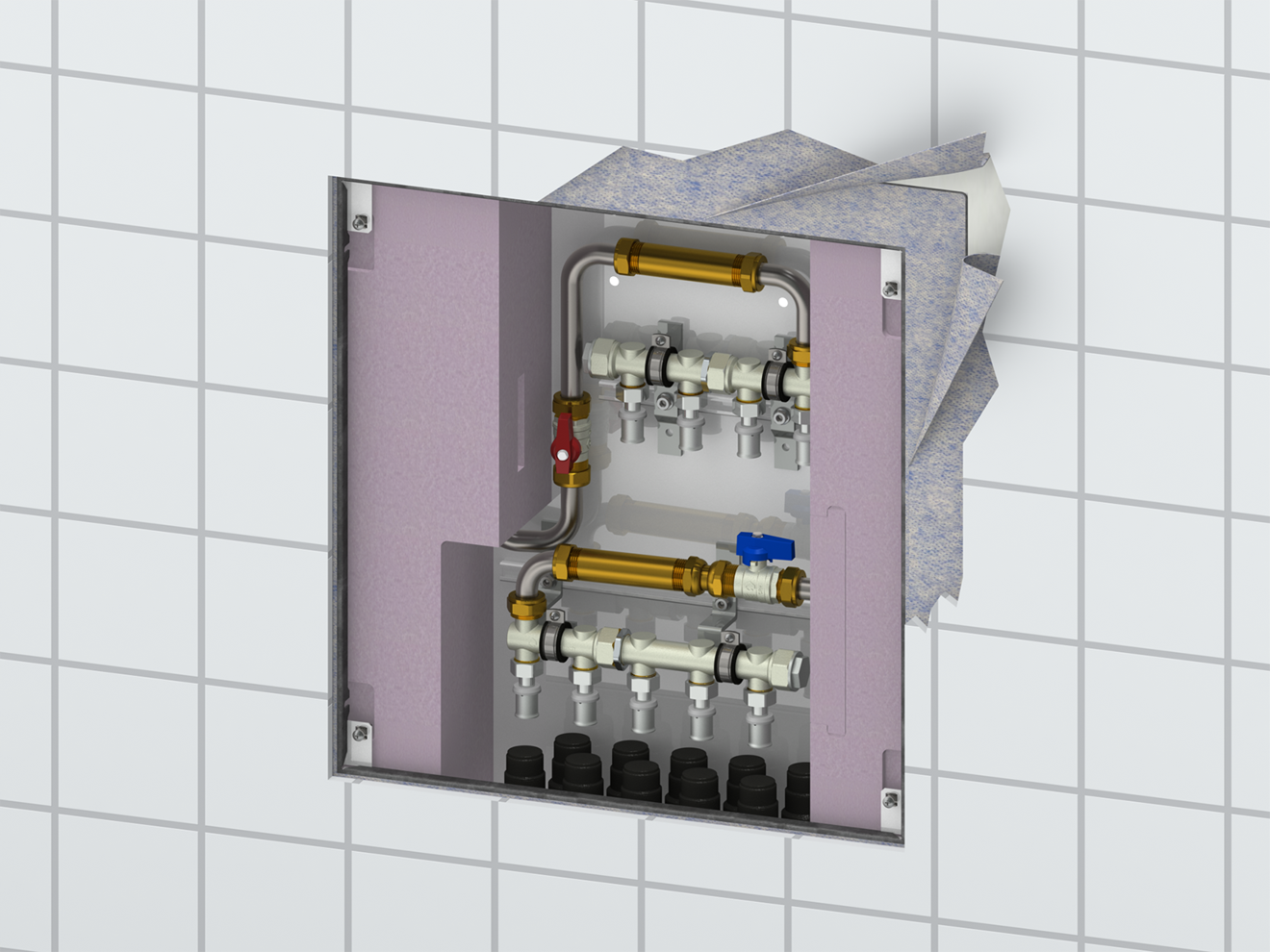

Prefab MultiSystem ISO Våtzon (isolerat)

Samma skåp som ovan för montering i vägg med tätskikt. Prefabricerat isolerat skåp anpassat för genomgående kall- och varmvattenstam, med plats för två vattenmätare och tappvattenfördelare. Anslutning till varmvattenstam görs via en rörböj, vilken förhindrar värmespridning i skåpet (läs mer nedan).

Skåpet är endast 595 mm brett och ryms i vägg med 120 mm regel. Det rymmer upp till 5 kallvatten- och 4 varmvattenanslutningar. Lösningen med isolerat skåp finns även anpassat för vägg utan tätskikt.

Ingående komponenter

• Fördelarskåp
• Prefabricerad isolering för kalla och varma stamledningar
• 2 kulventiler
• 2 passbitar för kall- och varmvattenmätare, 110 mm (3/4”)
• Tappvattenfördelare och konsoler
• 16 mm presskopplingar
• Rörgenomföringar
• Skyddspåse
• Material för läckageindikering

Våtzonsram inkl. front beställs separat. Flexibelt val av kopplingar för stamledning, upp till 32 mm.

Ladda ner: Produktblad

Applikationsexempel: Flervåningshus

En typisk lösning för tappvattendistribution i flervåningshus är genomgående kall- och varmvattenstammar. Lösningen kräver varmvattencirkulation fram till T-rör strax före vattenmätare i varje lägenhet för att klara väntetidskraven för varmvatten. Det­ta kan resultera i att kallvatten värms upp över BBRs max gräns på 24°C under 8 timmar.

Thermotech erbjuder en komplett prefabricerad lösning där problemet med kallvattenuppvärmning effektivt löses med en rörböj, vilken förhindrar värmespridning i skåpet. Skåpet leve­reras även med prefabricerad isolering för stamledningar i XPS för en enklare installation.

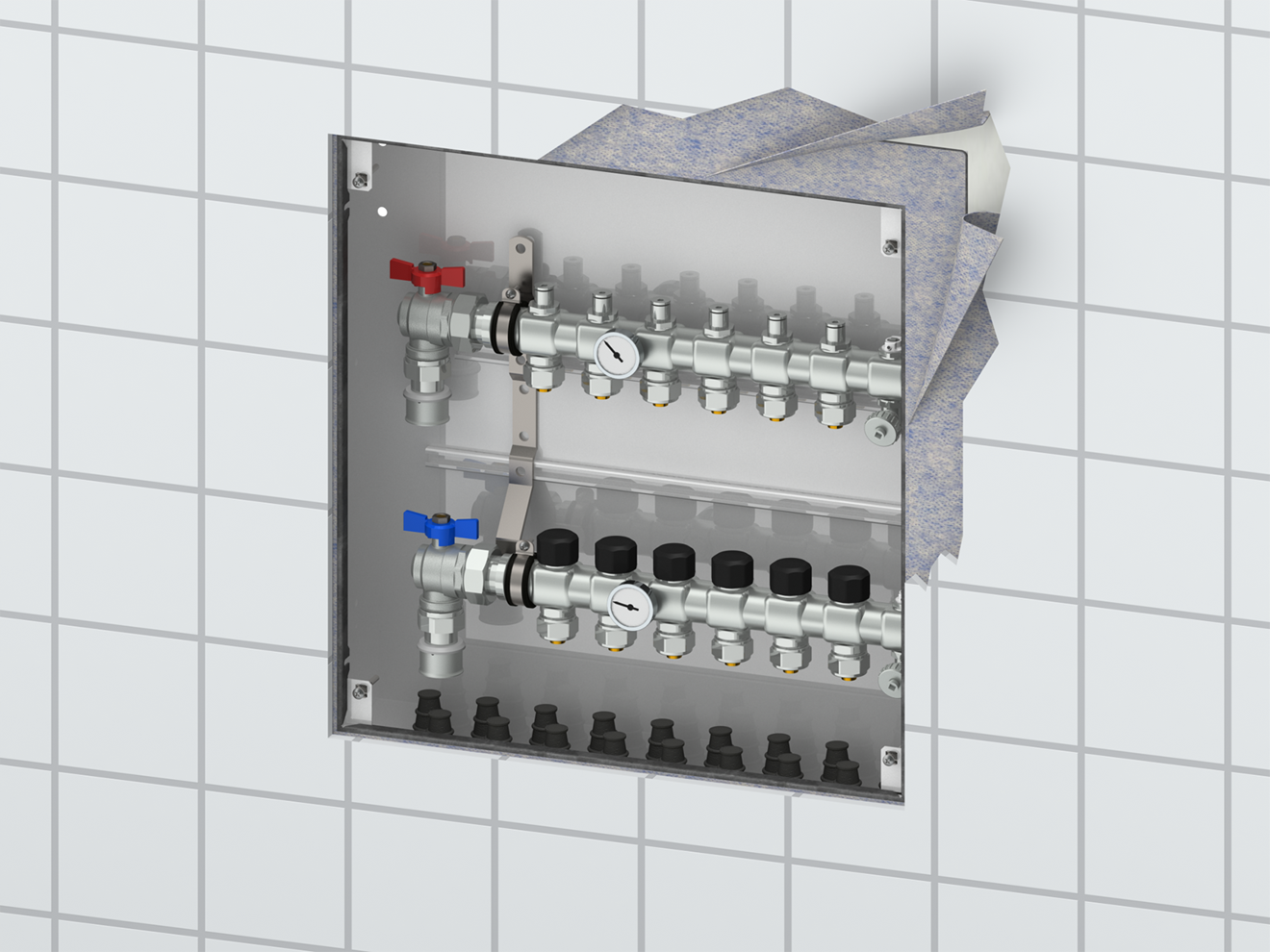

Prefab ThermoSystem Golvvärmefördelare Våtzon

Golvvärmefördelare i skåp anpassad för montering i vägg med tätskikt. Fördelare i rostfritt stål med integrerade injusterings- och termostatventiler. Finns i storlekarna 2 - 6 slingor.

Golvvärmefördelaren har anslutning G20 för golvvärmerör och G25 för matningsrör. Fördelaren levereras med 16 mm klämringskopplingar för ThermoSystem™ Rör. Dessa kan bytas ut vid beställning.

Varje slinga kan styras individuellt via rumstermostat genom att montera ställdon på termostatventilerna.

Ingående komponenter

• Konsoler
• Klämringskopplingar 16 mm
• Manuella avluftningsventiler
• Påfyllnings- och avtappningsventiler
• Kulventiler, vinklade, både på tillopp och retur
• Termometrar
• Märkbrickor
• Skyddspåse
• Insexnyckel

Matarkopplingar samt våtzonsram och front beställs separat.

Kontakta ditt Thermotech Center för eventuella anpassningar av Prefab.
